Hogyan éri el az OMTD a nappali átlátszóságot és az éjszakai megvilágítást?

Áttekintés: elv és réteges felépítés

Az OMTD a mintázott litográfiai elektródákat folyadékkristályos (LC) rétegekkel kombinálja, hogy olyan filmet hozzon létre, amely áram nélkül hatékonyan optikailag semleges, hajtás közben pedig látható fényleképező felületté válik. A maghalmaz jellemzően átlátszó hordozót, átlátszó vezető nyomokat, litográfiával előállított mintás pixel elektródréteget, szabályozott vastagságú folyadékkristályos cellát és vékony védőburkolatot tartalmaz. Minden elem úgy van optimalizálva, hogy minimalizálja a szóródást, a visszaverődést és a színárnyalatot üresjárati (nappali) állapotban, miközben éjszakai aktiváláskor magas kontrasztot és fényerőt biztosít.

Hogyan érhető el a nappali átláthatóság

A nappali láthatatlanság az optikai illesztés és az LC-igazítás eredménye. A legfontosabb mechanizmusok a következők:

• Indexillesztés – a szubsztrátum anyagokat és ragasztókat úgy választják meg, hogy törésmutatóik szorosan illeszkedjenek az LC-hez és a kapszulázó anyaghoz hajtás nélküli állapotban, csökkentve a Fresnel-visszaverődést és a szóródást.
• Homeotróp vagy planáris LC-igazítás – az LC-molekulákat előre igazítják (dörzsölt poliimiddel vagy fotoigazítással), így az áteresztett fény minimális kettős törés mellett halad át, megőrizve a tisztaságot.
• Ultravékony cellarés – a nanotól mikronig terjedő, szabályozott cellatávolság csökkenti a fáziskésleltetést, és a filmet optikailag semlegesen tartja a látható hullámhosszokon.
• Átlátszó elektródák és minimális fémezés – a mintázott elektródák ITO-t, ultrafinom fémhálókat vagy vezető polimereket használnak, amelyek nagy átlátszósággal és elhanyagolható vizuális lábnyommal rendelkeznek.

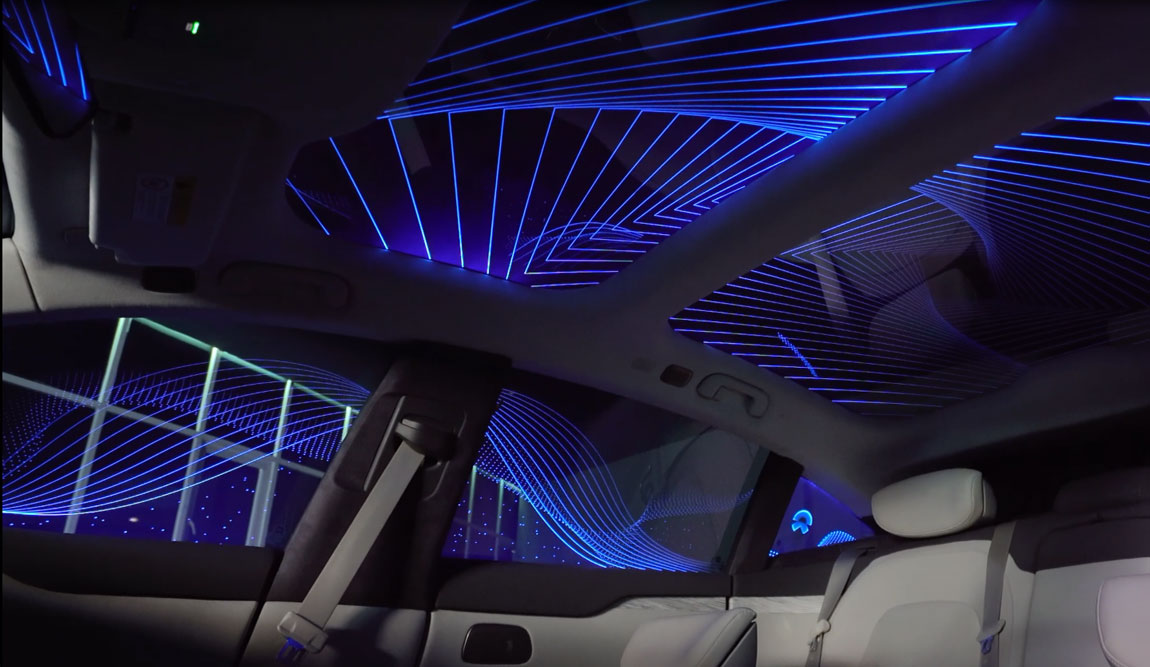

Hogyan működik az éjszakai megvilágítás és a térképezés

éjjel, OMTD film aktív optikai elemmé válik. A megvilágítást a pixel régiók feszültséghullámformáinak meghajtásával állítják elő, amelyek megváltoztatják az LC állapotot vagy modulálják a dedikált fényforrásokból beinjektált fényt. Két gyakorlati megközelítést használnak általában:

• Transzmissziós üzemmód hátsó/szélvilágítással – LED-ek (szélvilágítással vagy a laminátum mögött) olyan fényt szolgáltatnak, amely áthalad a meghajtott LC képpontokon; A feszültség megváltoztatja az LC tájolását, hogy lehetővé tegye vagy blokkolja az áthaladást, látható mintákat képezve.
• Szórványos/visszaverő mód – a meghajtott képpontok az LC-t szóródó állapotba kapcsolják (vagy mikrostruktúrákat kapcsolnak), így a környező vagy beinjektált fény szétszóródik a megfigyelők felé, és erős háttérvilágítás nélkül világos feltérképezett területeket hoz létre.

A mintázat generálását a litográfiailag meghatározott elektródrács kezeli. A mikrokontroller vagy a jármű fejegysége raszteres vagy vektoros parancsokat továbbít a vezető elektronikájának, amelyek pixelenkénti feszültséget alkalmaznak a szürkeárnyalatos, egyszerű animáció vagy nagy kontrasztú logók létrehozásához. A fényerőt a LED meghajtó árama és az impulzusszélesség moduláció szabályozza; a látszólagos élesség a pixelosztástól és a látótávolságtól függ.

Integrálás az autóüvegbe

A filmintegrációs lehetőségek befolyásolják a teljesítményt és a karbantarthatóságot:

• Laminált üvegrétegek között – a fóliát a laminált közbenső rétegbe (PVB/SGP) helyezik. Ez mechanikai védelmet, legjobb optikai egyenletességet és tartósságot kínál szélvédőkhöz és fix ablakokhoz.
• Öntapadós utólagos rögzítés a belső üveglapra – alkalmas napfénytetőkhöz vagy hátsó ablakokhoz, ahol a cserélhetőség kívánatos; Az optikai teljesítmény a tapadási indextől és a buborékszabályozástól függ.
• Éllel lezárt modulok – a fóliából egy cserélhető kazettát készítenek beépített LED-ekkel és csatlakozókkal, ami leegyszerűsíti a szolgáltatást, de kis keretet is hozzáad.

Elektromos és vezérlési szempontok

Az OMTD kisfeszültségű meghajtókat és digitális vezérlő interfészt igényel. Tipikus elemek:

• Illesztőprogram-ASIC-ek, amelyek multiplexeléssel forrás-/elnyelő pixelfeszültséget biztosítanak a kábelköteg bonyolultságának csökkentése érdekében.
• Energiagazdálkodás a jármű CAN/12V-os rendszeréhez kötve, DC-DC konverzióval LED-tömbökhöz és vezetősínekhez.
• Kommunikáció CAN, LIN vagy dedikált soros (SPI/I2C) segítségével a tartalom és a fényerő ütemezéséhez; a biztonsági reteszek (pl. bizonyos vezetési módokban letilthatók) elengedhetetlenek.

Termikus, tartós és környezetvédelmi teljesítmény

A gyakorlati alkalmazás során figyelmet kell fordítani a szélsőséges hőmérsékletekre, az UV-sugárzásra és a mechanikai igénybevételre. Javasolt mérnöki gyakorlatok:

• Válasszon olyan LC anyagokat és ragasztókat, amelyek működési tartománya legalább –40°C és 85°C között van, és ellenőrizze, hogy a hőciklus után nincs látható homályosság.
• Használjon UV-álló kapszulázókat és UV-szűrőket az üveg laminálásához, hogy megakadályozza a sárgulást vagy a leromlást az évekig tartó napsugárzás során.
• Mechanikai kopásállóság: a külső üveg védi a fóliát, de a belső felület tisztítási eljárásait és a gyanta keménységét érvényesíteni kell a mikrokarcolások elkerülése érdekében.

Biztonság, előírások és emberi tényezők

A szabályozási megfelelés kulcsfontosságú. Az elsődleges szempontok a következők:

• Vezetői figyelemelterelés – a tartalomnak követnie kell az irányelveket: kerülje a mozgó vagy nagy kontrasztú animációkat a vezető elsődleges látómezejében, és könnyen letiltható funkciót biztosítson.
• Üvegezési szabványok – a laminált vagy bevonatos ablakoknak továbbra is meg kell felelniük az FMVSS/CADR/UNECE üvegezési áteresztőképességének, a leolvasztási és törési teljesítménynek.
• EMC és EMI – a járművezetőknek és a LED-meghajtóknak meg kell felelniük az autóipari EMC-határértékeknek, hogy elkerüljék a járműrendszerekkel való interferenciát.

Testreszabás, pixel tervezés és vizuális teljesítmény

A tervezési változók határozzák meg a végső vizuális minőséget:

• A pixelosztás és a kitöltési tényező szabályozza az élességet és a logó hűségét; közeli megtekintéshez finomabb litográfia szükséges.
• A szürkeárnyalatos feszültségszintek, a LED-ek PWM-je vagy az időbeli dithering révén érhető el; a színképesség a több hullámhosszú fényinjektálástól vagy a színszűrő rétegektől függ, ami növelheti a bonyolultságot.
• Az adaptív fényerő-érzékelők lehetővé teszik az éjszakai/nappali automatikus skálázást a tükröződés elkerülése és az energiatakarékosság érdekében.

Életciklus, karbantartási és gyártási szempontok

A gyártás és a szolgáltatás tervezésének ki kell terjednie:

A helyszíni karbantartásnak előnyben kell részesítenie a cserélhető modulokat, ahol lehetséges. A várható élettartam a LED- és LC-választástól függ; az autóipari minőségű alkatrészeknél a konzervatív cél 5-10 év vagy 100 ezer kapcsolási óra megfelelő hőkezelés mellett.

Megvalósítási ellenőrző lista mérnökök számára

• Határozza meg a szükséges pixelfelbontást és a megtekintési távolságokat a litográfiai specifikációk beállításához.
• Válasszon olyan LC anyagokat és ragasztókat, amelyek optikai és hőstabilitási tartományai érvényesek.
• Tervezze meg a LED-befecskendezést és a meghajtó elektronikát a járműintegráció és az EMC-megfelelés szem előtt tartásával.
• Tervezze meg a laminálási folyamatot és a környezeti vizsgálatokat (UV, páratartalom, hőciklus, vibráció).
• Szerelje be a biztonsági reteszeket, a felhasználói vezérlést és a szabályozási felülvizsgálatot a rendszerkövetelményekbe.

Következtetés – gyakorlati kompromisszumok

Az OMTD praktikus egyensúlyt biztosít: szinte láthatatlan optikai viselkedés nappal és jól látható, alacsony fogyasztású feltérképezett kimenet éjszaka. A mérnöki kompromisszumok középpontjában a pixelsűrűség és a gyárthatóság, a tartósság és a használhatóság, valamint a fényerő és a lehetséges tükröződés áll. A sikeres telepítés érdekében a tervezési ciklus korai szakaszában igazítsa össze az anyagokat, a laminálási módszert, a meghajtó elektronikát és a szabályozási biztonsági funkciókat, és érvényesítse a valós környezeti és emberi tényezők vizsgálatával.
