Milyen anyagokat és bevonási technológiákat használnak általában az OMTD fóliagyártásban?

Az Optoelectronic Mapping Transparent Display (OMTD) fólia áttörést jelent az átlátszó megjelenítési technológiában, ötvözi az optikai tisztaságot a precíz elektronikus teljesítménnyel. Szerkezete és összetétele fejlett anyagtervezési és bevonási folyamatok eredménye, amelyek célja a nagy átlátszóság és a megbízható vezetőképesség elérése. Az OMTD fólia mögött meghúzódó anyagok és bevonattechnológiák megértése segít megmagyarázni, miért vált az átlátszó kijelzők, a heads-up kijelzők és a következő generációs intelligens ablakok nélkülözhetetlen elemévé.

1. Alapfelület anyagok

Az alapja OMTD film jellemzően abból áll nagy átlátszóságú polimer hordozók amelyek mechanikai stabilitást és optikai tisztaságot egyaránt biztosítanak. A gyakori anyagok a következők:

• Polietilén-tereftalát (PET): Kiváló optikai áteresztőképességet, rugalmasságot és költséghatékonyságot kínál. Széles körben használják a rugalmas megjelenítési alkalmazásokban.
• Polikarbonát (PC): A nagy ütésállóságról és a jó méretstabilitásról ismert PC szubsztrátumokat gyakran használják, amikor a mechanikai tartósság kritikus.
• Poliimid (PI): Alkalmas magas hőmérsékletű alkalmazásokhoz és rugalmas elektronikához hőstabilitása és hajlítási tűrőképessége miatt.
• Üveg szubsztrát: A merev kijelzők esetében az ultravékony üveg kiváló optikai síkságot és minimális torzítást biztosít.

Ezek a szubsztrátok képezik azt a szerkezeti alapot, amelyre az optoelektronikai rétegeket lerakják.

2. Vezetőképes réteganyagok

A vezető réteg az OMTD fólia funkcionális magja, amely lehetővé teszi az elektromos áram áramlását az átlátszóság veszélyeztetése nélkül. A tervezési követelményektől függően számos fejlett anyagot alkalmaznak:

• Indium-ón-oxid (ITO): Régóta bevált átlátszó vezetőképes oxid, kiváló vezetőképességgel és optikai teljesítménnyel, bár korlátai vannak a rugalmasságban és a költségekben.
• Ezüst nanohuzalok (AgNW): Kiváló rugalmasságot és alacsony lemezellenállást biztosítanak, így alkalmasak hajlítható átlátszó fóliákhoz.
• Grafén: Magas elektromos vezetőképességet, mechanikai szilárdságot és átlátszóságot kínál, és egyre nagyobb érdeklődés mutatkozik a következő generációs vezető réteganyag iránt.
• Fém háló: A mikroszkopikus fémrácsokból (gyakran ezüstből, rézből vagy nikkelből) álló fémhálós bevonatok nagyon alacsony ellenállást érnek el, miközben megőrzik a magas optikai áteresztőképességet.
• Vezetőképes polimerek (pl. PEDOT:PSS): A rugalmas alkalmazásokhoz használt vezető polimerek egyensúlyban tartják az átlátszóságot, a rugalmasságot és a feldolgozhatóságot.

A vezető anyag kiválasztása az alkalmazási igényektől, a költségektől, valamint a vezetőképesség és az optikai teljesítmény közötti kívánt egyensúlytól függ.

3. Optikai bevonattechnológiák

A vizuális minőség javítása érdekében az OMTD filmek gyakran tartalmaznak olyan optikai bevonatokat, amelyek szabályozzák a fényvisszaverődést, az áteresztést és a színek egyenletességét. A gyakori optikai bevonatok a következők:

• Tükröződésgátló (AR) bevonatok: Csökkentse minimálisra a tükröződést és a visszaverődési veszteséget a kijelző tisztaságának javítása érdekében.
• Nagy törésmutatójú rétegek: Fényút szabályozására és a szórás csökkentésére szolgál, javítva az általános fényerőt és a színkontrasztot.
• Optikai kompenzációs rétegek: Egyensúlyozza a kettős törést vagy a szögelt színeltolódást a kijelzőkön, biztosítva az egyenletes színteljesítményt.

Ezeket a bevonatokat jellemzően precíziós vékonyréteg-leválasztási módszerekkel, például porlasztással, bepárlással vagy kémiai gőzleválasztással alkalmazzák.

4. Funkcionális rétegbevonatok

Az optikai és vezetőképes rétegeken túl az OMTD fóliák gyakran tartalmaznak funkcionális bevonatokat a fokozott tartósság és teljesítmény érdekében:

• Kemény bevonatok: Növelje a felület keménységét és a karcállóságot, különösen kültéri vagy autóipari alkalmazásoknál.
• Hidrofób és oleofób bevonatok: Távolítsa el a nedvességet, olajat és ujjlenyomatokat a tiszta láthatóság megőrzése érdekében.
• UV és infravörös (IR) szűrőrétegek: Védje a fóliát és az alatta lévő elektronikát az ultraibolya károsodástól, és szabályozza a hősugárzást.
• Tapadásfokozók és pufferrétegek: Javítja a különböző anyagrétegek közötti kötést, és megakadályozza a mechanikai igénybevétel hatására bekövetkező rétegválást.

5. Bevonási és leválasztási eljárások

Az OMTD fólia teljesítménye nagymértékben függ a bevonási technológiáinak pontosságától. Az alkalmazott fejlett gyártási eljárások a következők:

• Magnetron porlasztás: Fizikai gőzleválasztási technika nagy tapadási szilárdságú, egyenletes vezetőképes vagy optikai bevonatok létrehozására.
• Atomréteg-lerakódás (ALD): Lehetővé teszi a filmvastagság és összetétel pontos szabályozását atomi szinten, ultravékony funkcionális bevonatokhoz.
• Roll-to-Roll (R2R) bevonat: Lehetővé teszi rugalmas OMTD fóliák állandó minőségben történő nagy volumenű, folyamatos gyártását.
• Tintasugaras vagy spray-bevonat: Vezetőképes anyagok, például ezüst nanohuzalok vagy polimerek rugalmas hordozókra való mintázására használják.

Minden folyamatot a cél alkalmazás, a költségstruktúra és a szükséges anyagteljesítmény alapján választanak ki.

6. Integráció és alkalmazás

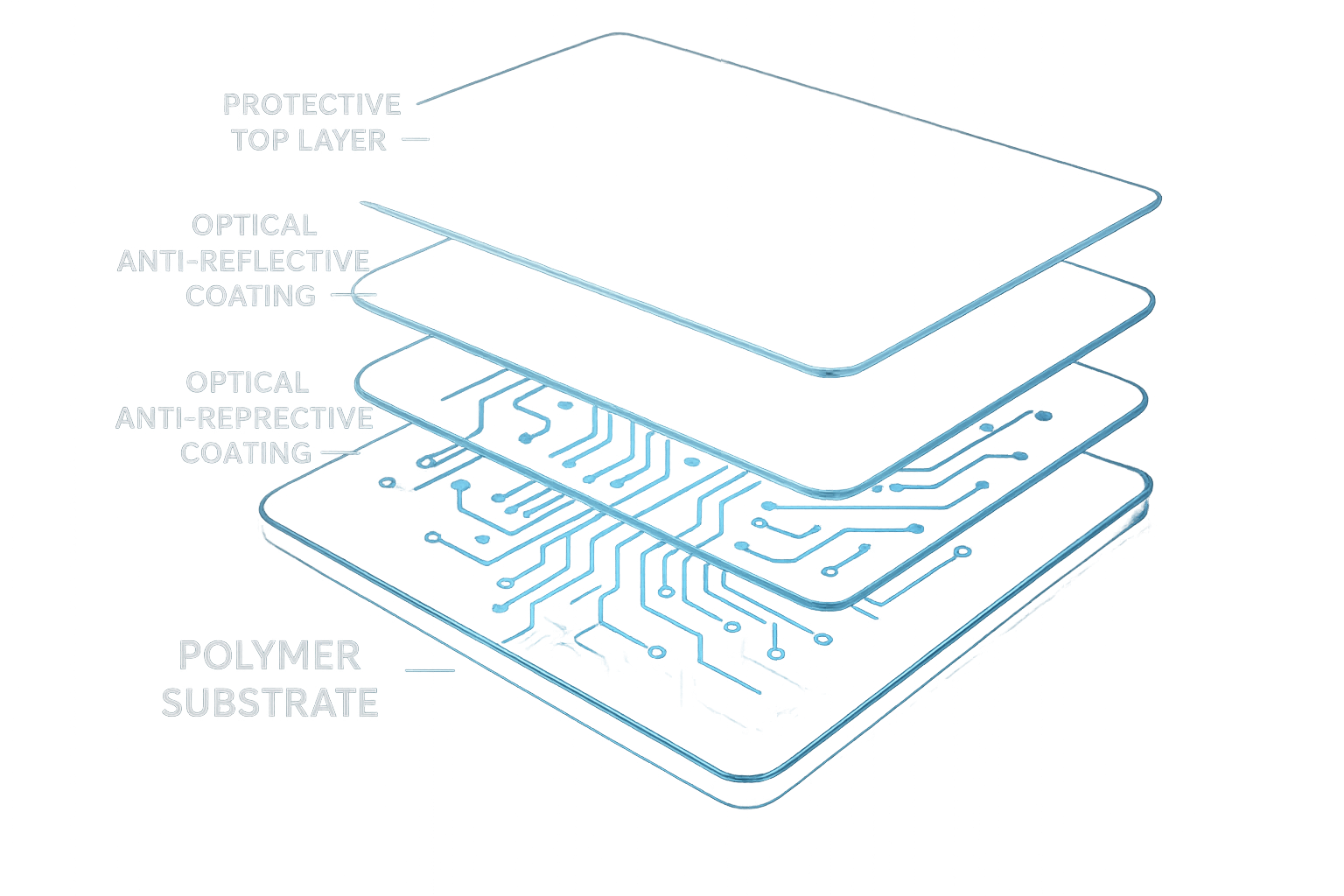

A bevonat után a különböző rétegeket egy kompozit OMTD fóliába integrálják, amely mindkettőt kínálja optikai átlátszóság és elektronikus leképezési funkciók . Ez az integrált szerkezet testreszabható különféle alkalmazásokhoz, például átlátszó OLED panelekhez, kiterjesztett valóság kijelzőkhöz, jármű HUD-rendszerekhez vagy intelligens kiskereskedelmi táblákhoz.

A kombináció a fejlett anyagtudomány és precíz bevonattechnika biztosítja, hogy az OMTD filmek magas (gyakran 90%-ot meghaladó) optikai áteresztőképességet, alacsony felületi ellenállást és robusztus környezeti stabilitást tartsanak fenn – ez kulcsfontosságú tényező az átlátszó kijelző teljesítményében.

Összefoglalva , Az OMTD fóliagyártás szinergikus keverékére támaszkodik átlátszó polimer vagy üveg hordozók , vezető anyagok mint az ITO, az ezüst nanohuzalok vagy a grafén, és optikai és védőbevonatok fejlett lerakási technikákkal alkalmazzák. Ahogy a kutatás folytatódik, az anyagok rugalmasságának, vezetőképességének és környezeti tartósságának javítása várhatóan kibővíti az OMTD filmek alkalmazási körét a következő generációs kijelző- és optoelektronikai technológiákban.
